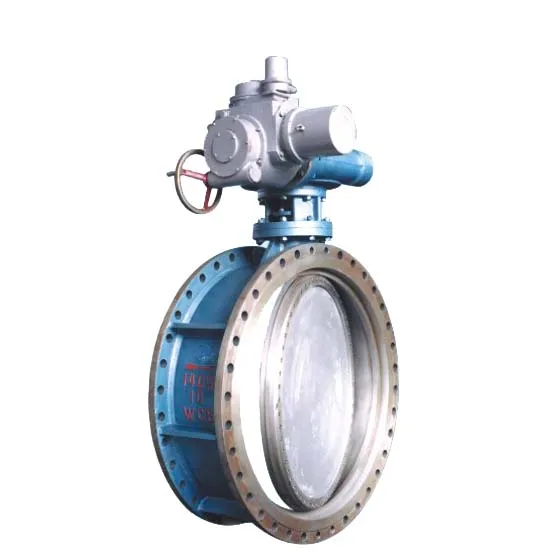

Van bướm mặt bích

1, thân van

1.1 Vật liệu đúc như thân van và tấm bướm sử dụng sắt dễ uốn QT450-10 hoặc vật liệu có tính chất cơ học cao hơn. Quá trình đúc là cát nhựa và bọt bị mất. Đúc kim loại nóng được sản xuất bởi lò điện được sử dụng để đảm bảo tính chất vật lý và hóa học của vật đúc. Bề mặt đúc van bướm phải nhẵn và đáp ứng các yêu cầu kỹ thuật của GB12227. Các vật đúc nên được xử lý nhiệt để loại bỏ căng thẳng bên trong. Nhãn hiệu và các loại vật liệu được đúc trên thân van.

1.2 Vật liệu của mặt bích giống như của thân van. Mặt bích sẽ được đúc thành một thân và mặt bích phải tuân theo các quy định có liên quan của GB / T 17241.6-98.

2. Tấm bướm

2.1 Ứng suất thiết kế của tấm bướm có thể chịu được tải trọng chênh lệch áp suất tối đa 1,5 lần tác động lên van bướm (trạng thái đóng). Thiết kế cấu trúc của tấm bướm có khả năng chống chảy nhỏ hơn.

2.2 Khi mở van, hệ số điện trở không quá 0,3.

3, thân

3.1 Vật liệu gốc được làm bằng thép không gỉ hình con ngựa trở lên, đáp ứng các yêu cầu kỹ thuật của GB1220. Thân cây được thiết kế như một trục tích hợp và chiều dài của lỗ chèn không nhỏ hơn 1,5 lần đường kính của trục.

4, mang

4.1 Vòng bi thân van bằng đồng. Ở tải trọng van tối đa, hệ số ma sát của ổ trục không vượt quá 0,25.

5. Cơ chế truyền động van

5.1 Cơ cấu truyền động của van có đủ độ cứng để chịu được thời điểm cần thiết, để đảm bảo sự ổn định của tấm bướm khi mở hoặc đóng và để đảm bảo rằng tấm bướm có thể giữ ổn định ở mọi vị trí mở. Vật liệu của cơ chế truyền và vỏ giống như thân van, giúp cải thiện tính chất cơ học của vật liệu.

5.2 Đảm bảo độ chính xác xử lý và lắp ráp của các bộ phận trong hộp truyền phụ và đảm bảo chức năng tự khóa của bánh giun và giun.

5.3 Các thành phần lực của tất cả các cơ cấu truyền phải chịu được gấp đôi thời điểm định mức mà không có bất kỳ thiệt hại nào và thời điểm vận hành thủ công không được lớn hơn 200N.m. Vì lý do này, thiết kế cấu trúc phải hợp lý, độ chính xác xử lý phải được cải thiện, việc lắp ráp phải tỉ mỉ và yêu cầu của mô-men xoắn nên được nâng dần lên.

5.4 Hiệu suất niêm phong của hộp số là đáng tin cậy. Nó được ngâm trong nước sâu 6 mét trong 72 giờ và hoạt động dưới nước trong 10 lần mà không cần nước. Các lớp niêm phong là trên IP68.

5.5 Tay quay được làm bằng thép đúc hoặc vật liệu cứng hơn với tính chất cơ học cao hơn, có thể tháo rời. Hướng mở và đóng được chỉ định trên tay quay. Bề mặt của tay quay phải nhẵn, không có các vệt, nốt, hố và các khuyết tật chất lượng bề mặt khác.

5.6 Lực tối đa của van mở tay hoặc van đóng bằng tay dưới áp suất định mức không quá 300N.

5.7 Vật liệu vít điều chỉnh của thân van và giới hạn hộp số được làm bằng thép không gỉ martensitic và tôi luyện.

6, con dấu

6.1 Niêm phong giữa tấm bướm và thân cây

Thiết kế và sản xuất vòng đệm kín đảm bảo rằng cả hai hướng đều có thể chịu áp lực khi tấm bướm được đóng lại. Con dấu giữa tấm bướm và thân van thông qua con dấu mềm cao su. Phần tiếp xúc giữa thân van hoặc tấm bướm và vòng đệm cao su được xử lý sau khi khảm vòng thép không gỉ hoặc vòng thép không gỉ hàn, hoặc quá trình tạo hình tốt hơn. Vật liệu sử dụng trên vật liệu thép không gỉ martensitic. Con dấu cao su đều được làm bằng NBR và vòng cao su được đúc liền và đáp ứng các yêu cầu của HG / T3091-2000. Thử nghiệm niêm phong phải được thực hiện theo các tiêu chuẩn quốc gia có liên quan.

Con dấu 6.2

Chọn vật liệu bền cho phốt trục. Phương pháp niêm phong áp dụng nhiều hơn hai vòng đệm hình chữ V, NBR hoặc EPDM. Các vòng đệm có thể được thay thế mà không cần loại bỏ bất kỳ bộ phận nào của thân van và cơ chế hoạt động.

Hơn 6,3 kiểm tra niêm phong và kiểm tra cường độ (1,5 lần áp suất danh nghĩa) của hai con dấu phải tuân theo các yêu cầu của GB / T13927-92.

7. Lớp phủ

Bề mặt thân van và tấm bướm trước khi chống ăn mòn được phun cát và rỉ sét đến cấp Sa2,5, sau đó vật đúc được nung nóng trước khi xử lý bột epoxy phun tĩnh điện, cuối cùng được sấy khô và xử lý. Độ dày lớp phủ không nhỏ hơn 1,0 mm, nhưng không nhỏ hơn 0,3 mm. Chống ăn mòn bên trong van được phun để đảm bảo độ dày lớp phủ đồng nhất, màu sắc đồng nhất, bề mặt lớp phủ mịn và không có dấu vết. Đối với việc sử dụng van ngoài trời, bề mặt của lớp phủ epoxy nên được phủ một lớp sơn acrylic chống tia cực tím (lớp phủ epoxy không chống lại bức xạ tia cực tím).

Lớp phủ nhựa epoxy không độc hại hoặc quá trình bột epoxy phun tĩnh điện được sử dụng để bảo vệ chống ăn mòn bên ngoài của van. Màu sắc bên ngoài của van là màu xanh.

Van bướm để cung cấp và thoát nước phù hợp với CJ / T 261-2007

Chiều dài cấu trúc của van kim loại đạt tiêu chuẩn GB / T 12221-2005.

Thiết kế và sản xuất mặt bích van vạn năng và van bướm với kết nối kẹp phù hợp với tiêu chuẩn GB / T 17241.6-2008.

Các điều kiện kỹ thuật của phôi gang dẻo cho van đa năng đáp ứng tiêu chuẩn GB / T 12227-2005.

Việc đánh dấu và sơn van phù hợp với tiêu chuẩn JB / T 106-2004.

Đánh dấu van chung phù hợp với GB12220-89;

Quy trình kiểm tra tuổi thọ áp suất tĩnh của Butterfly Valve phù hợp với tiêu chuẩn JB / T8863-2004.

Kiểm tra và kiểm tra van phù hợp với tiêu chuẩn JB / T9092-1999.

Tiêu chuẩn GB / T 17219-200 để đánh giá an toàn thiết bị phân phối và vận chuyển nước uống và vật liệu bảo vệ;

Thanh thép không gỉ đáp ứng các yêu cầu của GB / T 1220.

Vòng đệm cao su - Vòng đệm chung cho đường ống cấp và thoát nước: HG / T3091-2000;

Một phần của thiết bị ổ đĩa quay van phù hợp với tiêu chuẩn GB12223.

V. Lực mở và đóng và thời điểm của van bướm

Lực mở và đóng và thời điểm của van bướm đề cập đến lực hoặc thời điểm phải được áp dụng cho van bướm mở hoặc đóng. Khi đóng van bướm, cần phải tạo một áp suất cụ thể nhất định giữa tấm bướm và bề mặt niêm phong của ghế van. Đồng thời, cần khắc phục ma sát giữa thân và bao bì và các bộ phận ma sát khác. Do đó, một lực đóng và thời điểm đóng nhất định phải được áp dụng.

Lực đóng và mở và thời điểm đóng và mở của van bướm khác nhau trong quá trình đóng và mở. Khi được vận hành bằng tay quay, thời điểm vận hành tức thời tối đa của lần mở đầu tiên và đóng đầu cuối không quá 400N. Khi sử dụng nắp truyền, mô-men hoạt động không được vượt quá 200N. Giá trị tối đa là thiết kế và sản xuất van bướm tại thời điểm đóng cửa cuối cùng hoặc thời điểm mở đầu tiên để giảm lực đóng và thời điểm đóng.
